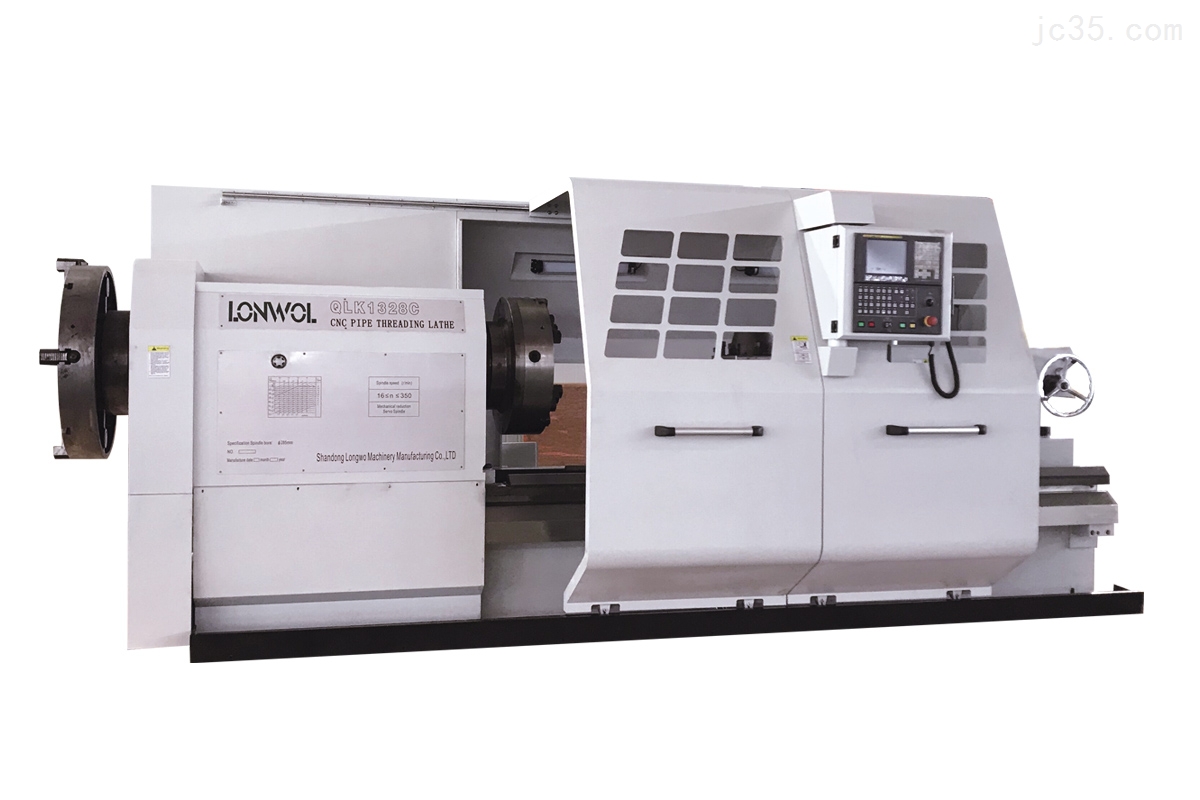

数控管子螺纹

数控管子螺纹

产品特点:数控管子螺纹QLK1328C广泛应用于石油行业对钻杆、接头、套管等零件的加工,同时也可应用于化工、煤炭、地质等行业各种管道眯纹的加工。

更新时间:2021-05-21

产品型号:QLK1328C

访问量:1326

QLK1328C数控管子螺纹的详细资料:

数控管子螺纹QLK1328C特点:

主轴箱采用强力外循环冷却润滑系统。

滚珠丝杠直连驱动、丝杠预应力拉紧结构。

超大规格四工位数控电动刀架。

该机床广泛应用于石油行业对钻杆、接头、套管等零件的加工,同时也可应用于化工、煤炭、地质等行业各种管道眯纹的加工。

数控管子螺纹QLK1328C参数

项   目         Item 单位Units QLK1328C
工作范围Machining range 床身上大回转直径Max.swing over bed mm Φ1000
滑板上大回转直径Max.swing over carriage mm Φ610
加工管子直径范围Diameter of turning pipe mm Φ130--278
大工件长度Max.workpiece length mm 1500
X轴大行程Max.traverse in X-axis mm 550
Z轴大行程Max.traverse in Z-axis mm 1250
床身导轨宽度Width of bed mm 750
X/Z向快速移动速度Rapid traverse m/min 3 / 6
主  轴      Spindle 主轴孔径 Through hole diameter mm 285
主轴转速Spindle speeds rpm 无级变速 16 - 350
卡盘 Chuck mm Φ680   四爪电动卡盘
机床精度     Accuracy 定位精度 Positional accuracy mm X轴:0.03
mm Z轴:0.04
重复定位精度  Repeatability mm X轴:0.008
mm Z轴:0.013
工作精度  Work precision mm 圆度:0.010
mm 圆柱度:0.030/300
mm 平面度:0.025/Φ300


表面粗糙(钢件):Ra1.6

尾  座    Tailstock 尾座套筒直径Dia.of tailstock spindle mm Φ140
尾座套筒行程  Tailstock travel mm 300
尾座锥孔 Spindle taper   M6
主要配置Main accessories 数控系统  CNC system   SIMENS808D


FANUC Oi mate -TF

(可选)

X轴伺服电机扭矩

Rated torque of X-servo motor

Nm 18

Z轴伺服电机扭矩

 Rated torque of Z-servo motor

Nm 22

主电机功率

Power of main motor

kW 22  (主轴伺服电机 )

数控刀架   NC turret

  300×300
X/Z向滚珠丝杠     Ball screws   4006/6310
外形尺寸 dimension 长×宽×高Length×Width×Height mm 4700×2105×2000
机床重量       Weight 净重 Net weight t 10

目前公司主要产品品种有:

1、QL系列数控管子螺纹车床和普通管子螺纹车床(主轴孔径从Φ138-Φ540)。

2、CL系列平床身数控车床(床身以上回转直径从Φ360-Φ2000,加工长度从750-10000mm)。

3、CLX系列斜床身数控车床(床身以上回转直径从Φ300-Φ800,加工长度从350-2000mm)。

4、VL系列立式加工中心和LW系列龙门加工中心。

同时,公司可根据用户需求,研发制造各种专机及承接各种机床数控化再制造业务。
